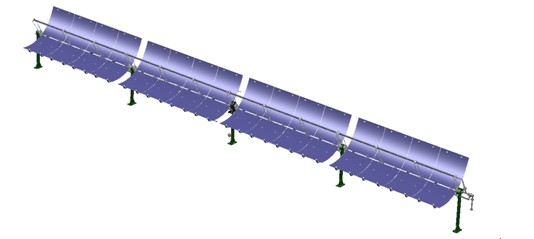

一、奇威特太陽能槽式集熱器結構

按功能分：集熱器主要由聚光鏡、集熱管、追日裝置、機架四部分組成。

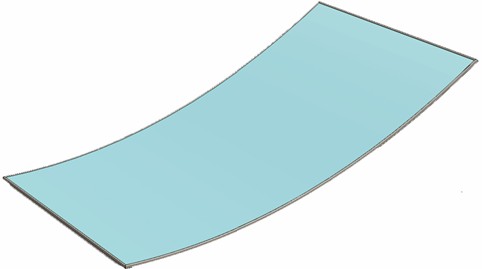

   （1）聚光鏡:聚光鏡是組成集熱器的重要部分，它的作用主要是把來自太陽的光反射聚焦到太陽能集熱管上。聚光鏡為玻璃結構的拋物弧面。

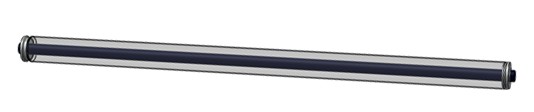

 （2）集熱管：太陽能集熱管的作用主要是接受聚光鏡聚焦的太陽光的能量，加熱管內的導熱介質。集熱管采用雙層管結構，被置于拋物面聚光器焦線上，內側為帶有吸收涂層的不銹鋼管，管內是導熱介質；外側為玻璃管，玻璃管和不銹鋼管之間為真空，以防熱流失。導熱介質采用的是高溫導熱液，是一種油性物質。導熱液最高溫度可達300℃左右。

（3）追日裝置：追日裝置的作用主要是在控制器的指令下實現集熱器對太陽的即時跟蹤，完成集熱系統的溫度、流量、壓力、輻照度、風力等狀態監測，以及出現異常情況時候進行自我調節保護。

（4）機架：機架主要由傳動管組件、弧形板、集熱管支架、立柱和傳動類等部分組成。

二、日常維護

   1）機組維護

      ?經常檢查聚光鏡鏡面的清潔度和完好性，是否有遮擋和污穢、雜物以及破損，如有，應及時擦拭及修補。

      ?定期檢查各部位的螺栓是否松動，如松動，應及時擰緊。

      ?定期檢查機組的電源是否正常,配電箱中各電線連接點是否松動。

      ?經常檢查油泵和回轉器有無雜音,及運轉是否平穩。

      ?經常檢查機組溫度顯示是否正常，若誤差大，應進行補償。

     ⑥經常檢查保溫管路是否有破損、脫落，如有破損、脫落，應及時進行修補。

   2）油路維護

      ?定期檢查油箱內油位是否在規定的范圍內，如果低于規定油位，應及時補油；

      ?油過濾器每半年要清洗一次；

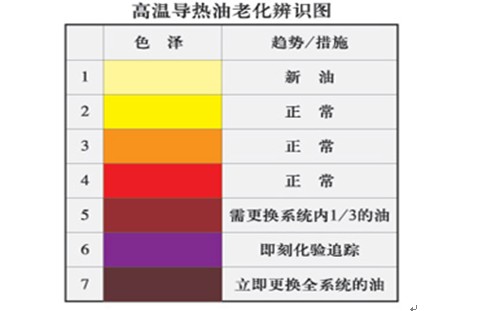

      ?定期檢查油箱中的油質，按照老化辨識圖進行處理。

      ?冬季注意機組防凍,夜晚停機時,則應把油箱中的油排到備用的油槽中,并且對油槽進行保溫；

      ?若長時間不用，也要把油箱中的油排到油槽中，然后切斷電源。

 3）注意事項

       ?機組應由專人操作管理、維護及保養，發現異常情況應及時停機查明原因并處理，機組不得帶病運行。

       ?機組若采用微電腦監控，該微電腦必須專用，不得作其它兼用。

       ?不得隨意更換電源相序，若電源相序混亂，可根據油泵同軸風扇的旋轉方向重新調整。

       ?機組運行時油溫設定不宜過高（≤260℃）。

       ?有大的風雪冰雹時，機組會自動翻轉保護，應及時去現場查看確認機組是否已翻轉到位。
